Hydraulische Tafelscheren
BAYKAL MGH Schere
BAYKAL MGH Schere Technische Daten
| TYP MGH | Leistung 450 N/mm² (mm) | Leistung 700 N/mm² (mm) | Schnitt- länge (mm) | Schnitt- winkel (Grad) | Gewicht ~ (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3110 | 10 | 6 | 3060 | 2° | 9200 | 3420 | 430 | 1775 | 500 | 1000 | 250 | 800 | 1850 |
| 3113 | 13 | 8 | 3060 | 2,4° | 11500 | 3450 | 430 | 1985 | 500 | 1000 | 250 | 900 | 2060 |
| 3116 | 16 | 10 | 3060 | 2,7° | 15500 | 3410 | 430 | 2150 | 400 | 1000 | 250 | 900 | 2230 |
| 3120 | 20 | 13 | 3060 | 3° | 19600 | 3470 | 430 | 2140 | 400 | 1000 | 250 | 900 | 2440 |
| 4110 | 10 | 6 | 4060 | 2° | 13000 | 4370 | 430 | 1975 | 400 | 1000 | 250 | 800 | 1910 |
| 4113 | 13 | 8 | 4060 | 2,2° | 16100 | 4400 | 430 | 1975 | 400 | 1000 | 250 | 900 | 2160 |

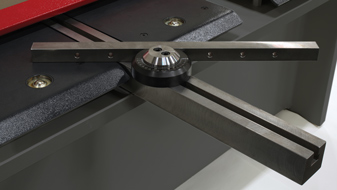

Winkelanschlag für Gehrungsschnitte (Sonderzubehör)
vordere Lichtschranke für Fingerschutz (Sonderzubehör)

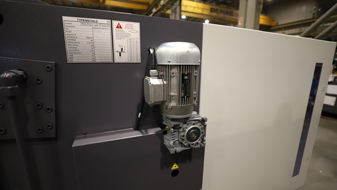

motorische Schnittspaltverstellung gesteuert über Cybtouch (HGL und MGH) (Sonderzubehör)
fest montierter Fingerschutz mit Kunststofffenster (Standardzubehör)
manuelle Schnittspaltverstellung für HGL und MGH (Standardzubehör)
hydraulischer Niederhalterstempel mit Kunststoffkappen (Standardzubehör)
BAYKAL MGH Schere Lieferumfang
- Kugelrollen im Tisch
- manuelle Schnittspaltverstellung zentral zu bedienen am rechten Seitenständer
- Schnittlängenbegrenzung zur Erhöhung der Hubzahl/min.
- Elektromotor: 400 V, 50 Hz, 3-phasig
- Pedalauslösung für Einzel- und Dauerhub
- Tip-Betrieb mit Druckknöpfen am Schaltpult
- Seitenanschlag 90°, 1000 mm lang, mit T-Nut, Flip-Stop und Millimeter-Skala
- vordere Auflagearme mit mm-Skala und Kippnocken
- spielfreie Kugelumlaufspindel für Hinteranschlag
- Hinteranschlag: Bereich 5,0 - 1000 mm, Hinteranschlagbalken automatisch hochkippbar in max. Position, Geschwindigkeit 100 mm/sek.
- CNC-Steuerung Cybelec "Cybtouch 8W"
- 1 Satz Messer auf der Maschine montiert
- Ölfüllung
- Fingerschutz (UVV) mit Sichtfenstern
- Fußpedal
- Autom. Stern-Dreieckanlauf
- Schnittlinienbeleuchtung
- Betriebsstundenzähler
- CE-Konformität
- Bedienungsanleitung, Ersatzteilliste, Schaltplan, Hydraulikplan
- pneumatische Blech-Hochhaltevorrichtung Typ "U" (Tiefe 700 mm)
- pneumatische Blech-Hochhaltevorrichtung Typ "D" (Tiefe 500 mm)
- Winkelanschlag mit Gradeinteilung für Gehrungsschnitte
- Einlauf-Kugelrollen am Ende des Seitenanschlagarms und am Ende der Auflagearme
- Schnittlinienanzeige mit Laser-Lichtstrahl
- motorische Schnittspaltverstellung, gesteuert über CNC Steuerung Cyblec "Cybtouch 8W" (Standard)
- Fingerschutz- Lichtschranke vorne
- Schrottwagen über die gesamte Schnittlänge am Ende der Rutsche hinter der Schnittlinie. Mit Feststellbremse und Edelstahlboden.
- ELGO NC-Hinteranschlag-Steuerung "P40" mit Folientastatur
- vorderer Fingerschutz links 1000 mm aufklappbar
- Schrott- und Kleinteilweiche inklusive Blechrutsche nach vorne für Abschnitte bis max. 400 x 80 mm
