BAYKAL APHS-Hybrid Abkantmaschine
BAYKAL APHS-Hybrid Abkantmaschine Technische Daten
| Technische Daten | Einheit | 31120 | 31160 | 31200 | 31240 | 31300 | 41160 | 41200 | 41240 | 41300 |
|---|---|---|---|---|---|---|---|---|---|---|
| Abkantlänge | mm | 3100 | 3100 | 3100 | 3100 | 3100 | 4100 | 4100 | 4100 | 4100 |
| Presskraft | to | 120 | 160 | 200 | 240 | 300 | 160 | 200 | 200 | 300 |
| Tankinhalte | lt | 2x34,5 | 2x55 | 2x55 | 2x55 | 2x55 | 2x55 | 2x55 | 2x55 | 2x55 |
| Antriebsleistung | kW | 2x6 | 2x9,2 | 2x9,2 | 2x9,2 | 2x9,2 | 2x9,2 | 2x9,2 | 2x9,2 | 2x9,2 |
| Einbauhöhe | mm | 540 | 540 | 530 | 530 | 660 | 530 | 530 | 530 | 635 |
| Hub | mm | 260 | 260 | 260 | 260 | 320 | 260 | 260 | 260 | 320 |
| Ausladung | mm | 410 | 410 | 410 | 410 | 500 | 410 | 410 | 410 | 500 |
| Zustellgeschwindigkeit | mm/s | 200 | 200 | 200 | 160/200 | 140/200 | 200 | 200 | 160/200 | 140/200 |
| Pressgeschwindigkeit | mm/s | 10 | 10 | 10 | 8/10 | 7/10 | 10 | 10 | 8/10 | 7/10 |
| Rückzugsgeschwindigkeit | mm/s | 200 | 200 | 200 | 160/200 | 140/200 | 200 | 200 | 160/200 | 140/200 |
| Verfahrweg X-Achse | mm | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
| Geschwindigkeit "X" | mm/s | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| Positioniergenauigkeit "X" | mm | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
| Verfahrweg R-Achse | mm | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Geschwindigkeit "R" | mm/s | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| Positioniergenauigkeit "R" | mm | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |

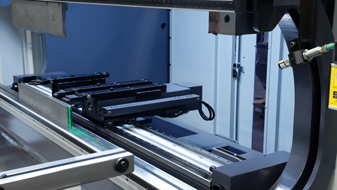

Laser Biegelinie (Sonderzubehör)
CNC gesteuerte motorische Biegehilfe (Sonderzubehör)
vordere Auflagearme ausgestattet mit breiten Bürsten-Auflageblechen (Sonderzubehör)
Hydraulische Ober-/ Unterwerkzeugklemmung WILA (Sonderzubehör)
APHS-Tandemausführung mit automatischem Materialeinschub (Sonderzubehör)

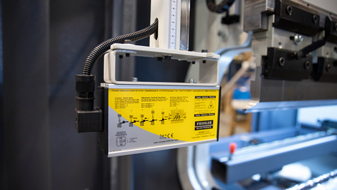

Fiessler AKAS LC II Laserabsicherung (CE), (Standardzubehör)
Hinteranschlag X-R (Standardzubehör)
CNC gesteuerte motorische Tischbombierung (Standardzubehör)
manuelle Oberwerkzeug Schnellklemmung (bis 200 Tonnen) (Standardzubehör)
BAYKAL APHS-Hybrid Abkantmaschine Lieferumfang
- CNC-Steuerung Delem "DA 66T" mit Touchscreen 17"
- Manuelle Schnellspannvorrichtung für die Oberwerkzeuge (bis 200to)
- Unterwerkzeug / 4-fach Prismenwürfel CroMo 4, 60mm x 60mm
- 2-Achsen-Hinteranschlag "X - R", Verfahrweg 160mm, AC-Servomotor
- Hinteranschlagsystem mit Kugelumlaufspindeln und Servomotore, gesteuert über CNC
- automatische motorische Tischbombierung System WILA
- Laserabsicherung "FIESSLER" AKAS II
- vordere Blechauflagen über Linear-Führung
- Auffederungs-Kompensation über CNC
- Ölfüllung
- Deutsche Bedienungsanleitung mit Ersatzteilliste
- Hydraulikblöcke, Ventile Fabrikat Hoerbiger, Schongau
- Pumpen: Fa. ATOS, Italien oder Denision, England oder KCL
- Relais und Kontakte: Schrak, Pilz, Siemens, Klöckner-Möller oder Schneider
- CE-Konformität
- 4-Achsen-Hinteranschlag "X - R -Z1- Z2"
- 5-Achsen-Hinteranschlag "X1 - X2 - R -Z1- Z2"
- 6-Achsen-Hinteranschlag "X1 - X2 - R1 - R2 - Z1- Z2"
- 6-Achsen-Hinteranschlag in unabhängiger 2-Turmausführung
- extra Finger für Hinteranschlag
- Auflagearme mit breiter Blechauflage 600 x 300 mm und 5 Doppelreihen mit Bürsteneinsätzen
- zusätzlicher vorderer Auflagearm auf Linearschinen, manuell verschiebbar, Höhenverstellung mit Handrad
- Hydraulische Unterwerkzeugklemmung WILA, Typ "NSCR I"
- CNC-Steuerung "DELEM DA 69T"
- CNC Steuerungen CYBELEC
- Laserabsicherung "FIESSLER" mit 2-fach Strahl, Typ: AKAS-3PM mit motorischer Justierung
- automatische Blechdickenvermessung
- Schnelle Zustell- und Rückfahrgeschwindigkeiten
